云南通风设备带您了解风管式室内机的安装

（1）安装位置的选择

风管机电器盒侧离墙壁至少≥300mm，方便接线、地址拨码和有故障时维修。风管机送、回风口侧必须预留足够的空间安装送风管和回风管。

特别注意：

1. 确保顶部挂件有足够的强度来承受机组的重量。

2. 排水管出水方便。

3. 进出口无障碍，保持空气良好循环。

4. 室内机要确保上图所要求的安装距离，确保维修保养所需要的空间。

5. 远离热源、有易燃气体泄漏和有烟雾的地方

6. 机组为吊顶式（天花内藏暗装式）。

7. 室内、外机、电源线、通讯线距电视机、收音机至少保持1m的距离。这是为了防止上述家电出现图象干扰和噪音。

（2）云南通风设备室内机的安装

1.量好室内机吊钩四个孔位的尺寸，在天花板做好标识，根据标识配钻四个孔。将M10膨胀螺栓插入孔中，然后将铁钉打入螺栓中，膨胀螺栓的安装下图（左）。

2. 将吊钩安装在室内机上，如下图。

3. 将室内机安装在天花板上，如上图（右），根据安装空间可将风管机顶面紧贴天花板安装，也可有一定的空间。

注意：

☆ 在天花板上打出开口，可能要加固天花板，以保持天花板平整，并防止天花板振动。细节问题请向用户或建筑商咨询。

☆ 如果天花板的强度不够，可采用角铁搭个横梁支架，将机组放在横梁上固定亦可。

（3）风管机水平检测

在室内机组安装完毕后必须整机的水平检测，使得机组前后左右必须水平放置，如下图所示。

（4）风管的安装

送风口和回风口尺寸如下图，特别注意回风口尺寸，不能小于规定尺寸，否则容易引起噪音。

超薄风管式室内机风机是外置的，可以接短的回风管，可以不接回风风管，但必须有回风口。

a.送风管的安装

选用高静压风管式室内机时，必须接送风管，送风管长度和送风口个数可根据静压要求。特别说明：普通静压风管式室内机和超薄风管式室内机要求不接送风管。

后回风口的安装，根据实际安装需要也可使用下回风口，安装方法与后回风口的安装类似。送风管为矩形风管，与室内机风口进行连接，所有送风口中，至少有一个保持敞开状态。

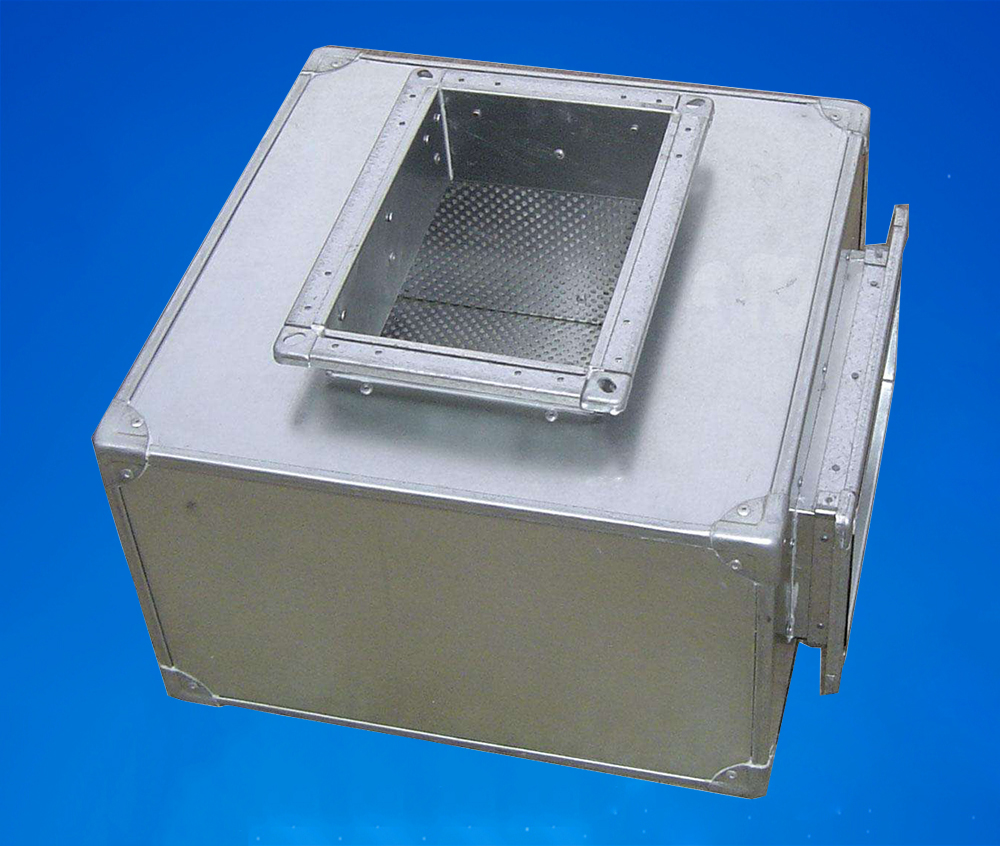

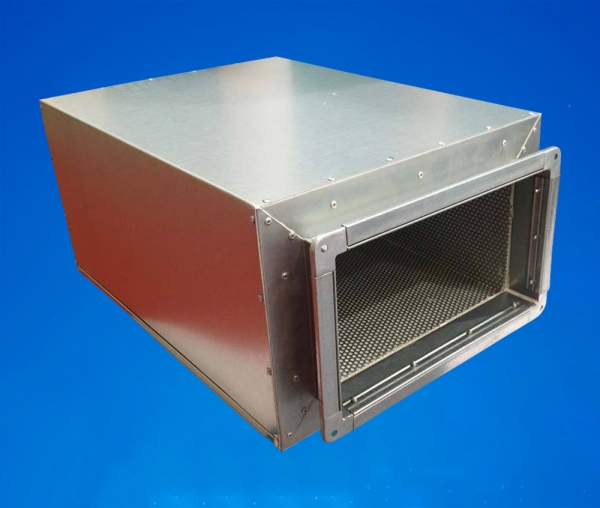

送风口与送风管连接处、回风口和回风管连接处用帆布（选用有保温效果的帆布）连接，当有静压和低噪音要求时，在送风口和送风管之间接一静压箱，静压箱风口的尺寸与送风口一致。静压箱与送风口用帆布连接。

b 回风管的安装

1. 机组出厂时采用后回风方式，回风盖板装在下部。

2. 如需要采用下回风时，将方形法兰和回风盖板互换位置。

3. 用铆钉将回风管连接在室内机回风口上，另一端与回风口连接。为便于自由调节高度，可制作一段帆布风管，用８＃铁丝加强，成折叠状。

可根据安装和维修空间选择是下回风还是后回风方式，如下图回风管的安装。

（5）新风管的安装

1. 当需要接新风管时，切除新风挡板如下图（左）。如果不用新风管时，用海绵将新风档板缝隙堵住。

2. 安装圆形发兰以便接上新风管如下图（右）。

3. 风管及圆形发兰管均需很好密封及保温。

4. 新风需是经过过滤处理后的空气。

云南通风设备提醒注意：

送、回风管上都应有保温层,以防漏热和凝露。

各送、回风管应有铁支架固定在楼层预制板上，风管接口用胶封严，防止漏风。

风管的设计和施工应符合国家有关的工程规范要求。

回风管管边缘与墙壁的距离建议在１５０ｍｍ以上，回风口需要加过滤网。

风管的设计和施工应考虑消音、减震。

（6）检修口

内藏式风管机安装完毕后，吊顶时必须在室内机电器盒侧预留检修口，检修口尺寸大于500mm×500mm，方便检修。
